長野県長野市豊野町:ホンダ NーBOXフロント部周辺内半骨格損傷板金塗装・部品交による修復事例です。
カテゴリ | キズ・へこみ直し |
---|---|
メーカー | ホンダ |
車種 | NーBOX |
グレード | カスタムL ターボ |
型式 | 6BAーJF4ー220 |
作業時間 | 10日間 (参考:ディーラーでの一般作業時間見込み:30日間) |
修理の箇所・ | サービス内容フロント部周辺・内半骨格損傷 |
修理金額 | ¥200,000 (参考:ディーラーでの一般修理金額 ¥400,000) |

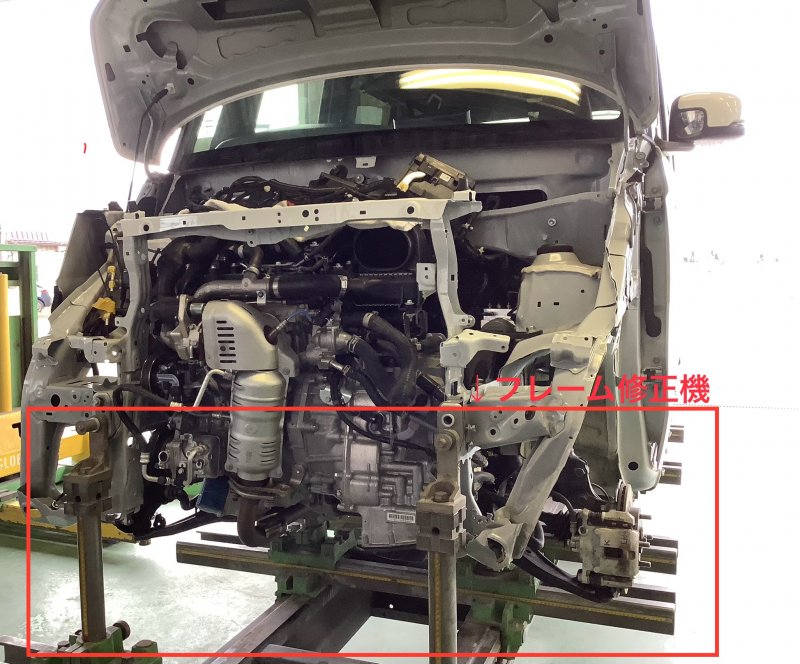

- フレーム修正機セット状態

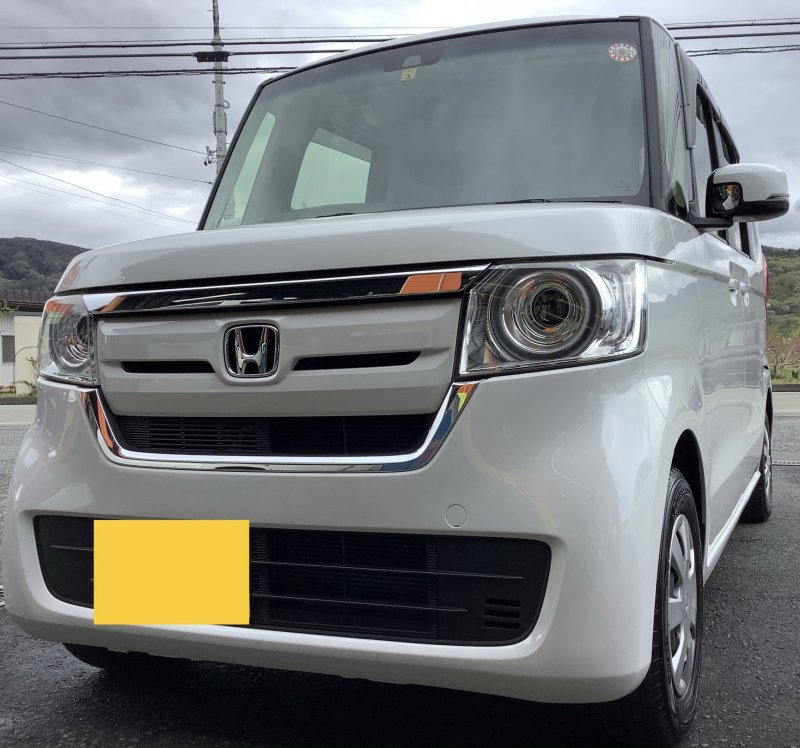

- 修復後
こんにちは!カーコンビニ倶楽部TAIYO☀️自動車興業で御座います。
今回ご紹介する修復事例はフロント周辺部の内半骨格の修復(フレーム修正)です。お車はホンダNーBOX。
お車を拝見するとフロント部周辺の内半骨格等(フロントサイドメンバー・フロントサイドフレーム)に損傷が見られました。
内半骨格にダメージがあった場合、骨格のねじ曲がり等を『ミリ単位』で修正出来るよう【フレーム修正機】を活用します。フレーム修正機には全長・全幅・全高といったボディー寸法が正確に計測が出来るようになります。(この際、ボディー寸法図を元に寸法を確認・修正・組み付けを行います。)
フレーム修正機にセットされたお車は、しっかりと固定される為、フレームを強い力で引く事が可能になります。引き作業は、ねじ曲がり(弾性変形)箇所をチェーンのついたタワーと呼ばれるものを活用してフレーム等を引き出します。応力を抜く事で元の形状、強度となります。※この際、元の形に戻らなくなった折れ目のついた変形(塑性変形)は強度を保てないので部品交換が必要となります。
こうして、【計測】・【固定】・【引き作業】の3つの作業を行う事で、ボディーの狂いを修正していきます。
切り継ぎ・交換部位を溶接(最新型の溶接機を使用し、メーカーラインと同等の補修溶接新基準に対応してます。)・塗装・組み付けの工程を経て『フレーム修正作業は完了』となります。
店舗からのコメント
